千分表跟百分表一樣，都是屬于長度測量工具，不過它的精度要比百分表高，精度可達到0.001mm，目前千分表已經被廣泛應用于測量工件的幾何形狀誤差及位置誤差等。

千分表概述

千分表是通過齒輪或杠桿將一般的直線位移（直線運動）轉換成指針的旋轉運動，然后在刻度盤上進行讀數的長度測量儀器。

千分表的結構

千分表的結構如下：

1——主指針；

2——轉數指示盤；

3——防塵帽；

4——表盤；

5——轉數指針；

6——表圈；

7——套筒；

8——量桿；

9——測頭；

千分表的種類

1、表盤千分表

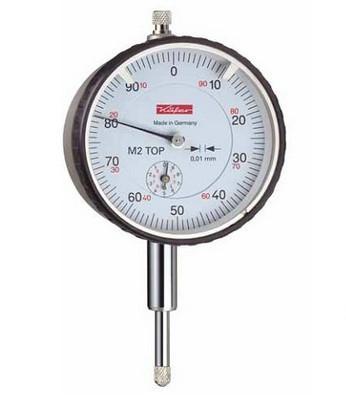

1）刻度為0.01mm的千分表

測量軸移動1mm相當于長軸轉動一圈，測量范圍有5mm、10mm不等。

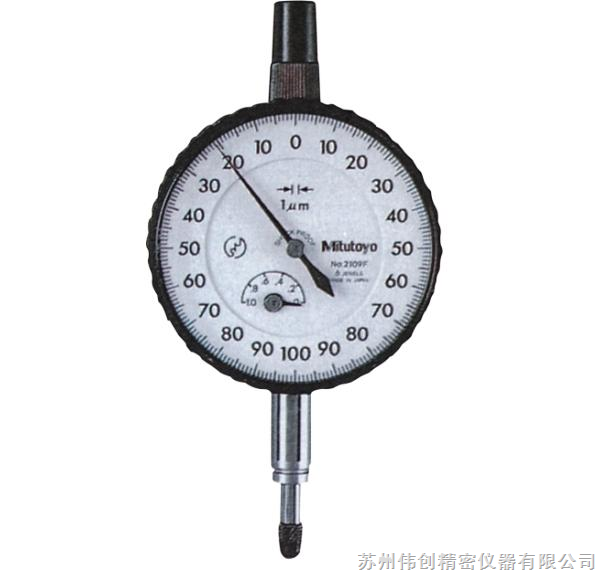

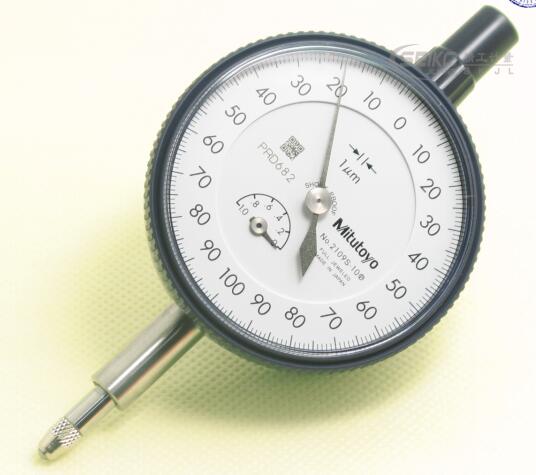

2）刻度為0.001mm的千分表

測量軸移動0.2mm相當于長軸轉動一圈，測量范圍有1mm、2mm、5mm不等。

2、杠桿式千分表

杠桿式千分表中，一般有按照0.01mm分度，測量范圍為0.5mm、0.8mm的千分表以及按照0.002mm分度，測量范圍為0.2mm、0.28mm的千分表。

3、電子數顯千分表。

4、數顯測厚千分表。

5、數顯內徑千分表。

正確使用千分表的方法

1、將表固定在表座或表架上，穩定可靠。裝夾指示表時，夾緊力不能過大，以免套筒變形卡住測桿。

2、調整表的測桿軸線垂直于被測平面，對圓柱形工件，測桿的軸線要垂直于工件的軸線，否則會產生很大的誤差并損壞指示表。

3、測量前調零位。絕對測量用平板做零位基準，比較測量用對比物（量塊）做零位基準。調零位時，先使測頭與基準面接觸，壓測頭使大指針旋轉大于一圈，轉動刻度盤使0線與大指針對齊，然后把測桿上端提起1-2mm再放手使其落下，反復2-3次后檢查指針是否仍與0線對齊，如不齊則重調。

4、測量時，用手輕輕抬起測桿，將工件放入測頭下測量，不可把工件強行推入測頭下。顯著凹凸的工件不用指示表測量。

5、不要使測量桿突然撞落到工件上，也不可強烈震動、敲打指示表。

6、測量時注意表的測量范圍，不要使測頭位移超出量程，以免過度伸長彈簧，損壞指示表。

7、不要使測頭跟測桿做過多無效的運動，否則會加快零件磨損，使表失去應有精度。

8、當測桿移動發生阻滯時，不可強力推壓測頭，須送計量室處理。

      以上是對常用量具中的千分表工具的介紹，千分表作為機械長度測量工具中的一種精度較高的測量儀器，目前已被廣泛應用，我們平時在使用千分表時，一定要按照正確使用方法去操作，這樣才能保證儀器測量數據的準確率及使用壽命等。
